被動元件膠材完全解析:從高粉體 UV 膠到 250°C 耐 Reflow 黏著劑,一次搞懂

  • 作家相片: Morgan Song
    Morgan Song
  • 13小时前
  • 讀畢需時 4 分鐘


傳統繞線電感與一體成型 Molded Power Inductor 結構對比:膠材從固定介質演變為同時扮演磁性 Binder、絕緣層與機械骨架的功能性複合材料
傳統繞線電感依賴鐵芯與線圈分離設計;一體成型電感將線圈直接嵌入磁性複合膠材,體積更小、遮蔽性更佳。

被動元件為什麼對膠材這麼挑剔?



直接答案: 因為膠材在被動元件中不只是「黏住」,而是同時參與磁性能、耐溫可靠度、EMI 控制與尺寸精度,任何一項失誤都會直接影響元件電氣規格與產線良率。


展開說明:

被動元件——電感、電阻、電容——正以前所未有的速度微型化。以電源電感(Power Inductor)為例,產業正從傳統繞線型走向一體成型(Molded Type),這意味著膠材不再只是輔助性的「固定材料」,而是直接成為元件結構與磁路的一部分。




二、高粉體含量 UV 膠:讓膠材變成磁路的一部分


直接答案: 在膠材中混入高達 90% 的磁粉(鐵粉、羰基鐵粉、非晶質合金粉等),可以直接提升電感的有效磁導率(μ_eff),進而提高感值——這是微型電感在縮減繞線圈數後,維持甚至提升感值的關鍵手段。


展開說明:

電感的基本關係是:感值 L 與匝數平方 N²、磁路有效磁導率 μ_eff、截面積 A 成正比。當元件體積壓縮、繞線圈數被迫減少時,唯一能補回感值的方式,就是提高 μ_eff——也就是讓包覆線圈的材料本身具備磁性。


磁粉含量從 60% 提升至 90 wt% 對有效磁導率(μ_eff)的影響:高粉體含量讓膠材本身成為磁路一部分,直接提升微型電感感值
隨磁粉含量提升,膠材有效磁導率(μ_eff)顯著增加;90 wt% 以上是微型電感維持感值的關鍵門檻。

但高粉體帶來三個製程難題:

第一,UV 固化深度急劇下降。 粉體會散射並吸收 UV 光,90% 粉體含量下,光穿透深度可能只剩表層。這也是為什麼市面上幾乎找不到 90 wt% 以上、還能單靠 UV 完整固化的標準品。解決方案是 Dual-Cure(UV + 熱二次固化):UV 負責秒級表面定位,後段熱固化完成深層交聯。


第二,流變控制極度困難。 90% 粉體的膠材,黏度可能高到無法用傳統點膠針頭作業。必須精確控制粒徑配比(大小粒子混合填充)與觸變性(Thixotropy Index),才能讓材料在剪切時流得動、離開剪切後不塌陷。

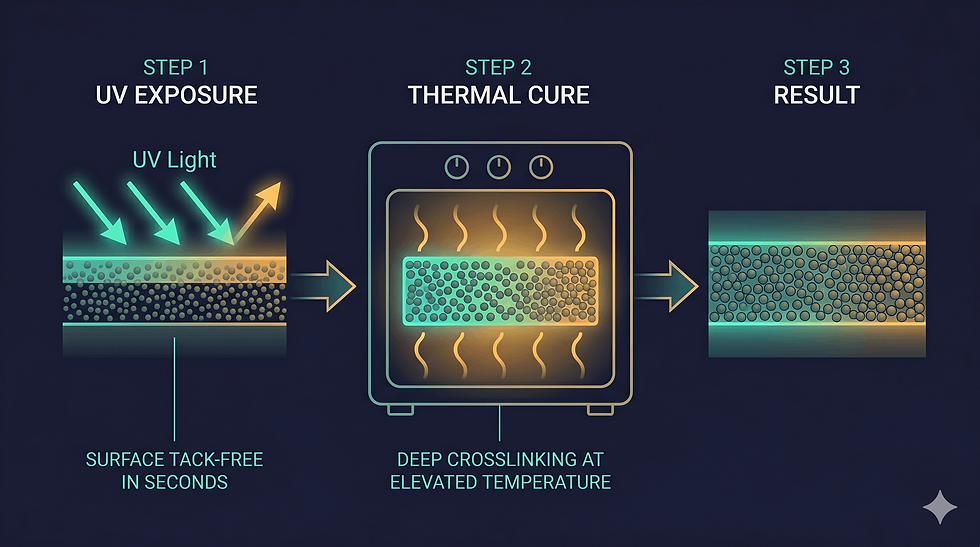

UV + 熱雙重固化(Dual-Cure)機制:UV 光完成表面秒級定位,後段熱固化實現深層完整交聯,突破 90% 高粉體下光穿透不足的物理限制
UV 光完成表面秒級定位,熱固化實現深層完整交聯,兩段式 Dual-Cure 突破高粉體下光穿透不足的物理限制。

第三,粉體沉降與批次一致性。 高比重磁粉在低黏度樹脂中容易沉降,造成批間甚至瓶內上下層的性能差異。這不會出現在供應商的行銷文件上,但會直接決定產線的 OEE(整體設備效率)。



三、250°C Reflow:膠材的極限考驗


直接答案: 依 JEDEC J-STD-020E 規範,無鉛回流焊峰值溫度可達 260°C,且元件必須承受至少三次完整 Reflow 循環。膠材在此條件下最常見的失效是吸濕氣化爆裂(Popcorn Cracking)、CTE 不匹配脫層、以及固化受抑。

展開說明:

Reflow 製程的溫度曲線:預熱 150–200°C 持續 60–120 秒 → 升溫至 217°C 以上(液相線溫度)→ 峰值 250–260°C 停留約 30 秒 → 降溫。這不是單次衝擊,而是要重複三次。

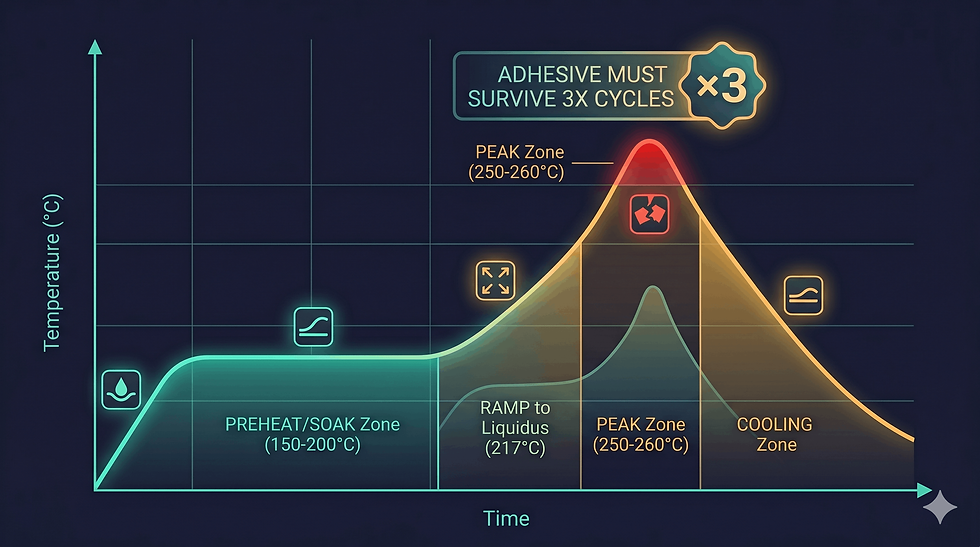

J-STD-020E 無鉛回流焊溫度曲線:預熱 150-200°C、峰值 260°C 停留 30 秒,膠材須承受三次完整循環不脫層、不裂化、不失效
J-STD-020E 規範的無鉛 Reflow 曲線峰值達 260°C,膠材須在三次完整循環後仍維持結構完整性。


四、EMI 遮蔽:不只是「蓋上蓋子」


直接答案: EMI 遮蔽蓋件的黏合膠材,必須根據接地設計決定使用結構膠還是導電膠。若蓋件本身需要提供接地連續性,就必須使用導電膠;若接地由焊點或彈片完成,結構膠即可。


展開說明:

在微型化的電感與 EMI 元件中,金屬遮蔽蓋(Shielding Cap)與基座的黏合,是被動元件廠最容易低估的製程環節。


膠材在 Reflow 後三大同步失效機制:吸濕氣化爆米花裂紋(Popcorn Cracking)、CTE 不匹配界面脫層、製程殘留物抑制固化
吸濕氣化(爆米花裂紋)、CTE 不匹配脫層、固化受抑,是膠材在 Reflow 後最常見的三種同步失效機制。

導電膠的任務不只是固定——它必須在微小的 Bond Line 寬度下,穿透膠層建立低接觸電阻,形成完整的接地迴路。真正的挑戰不在初始性能,而在可靠度:經過數百次熱循環、持續震動、以及接觸面氧化後,接觸電阻是否仍然穩定?


屏蔽效能(Shielding Effectiveness, SE)的工程目標通常落在 30–60 dB(一般導電膠)到 80 dB 以上(完整導電 gasket 結構)。量測標準以 ASTM D4935(平面材料篩選)和 IEEE 299(殼體級驗證)為主。


五、介電特性與厚度控制:看不見的電氣影響


直接答案: 膠材的介電常數(Dk)與介電損耗(Df)會直接影響被動元件的寄生參數與高頻損耗。Bond Line Thickness(BLT)的控制,在電感中等同於氣隙(Air Gap)控制,直接影響感值精度。


展開說明:

Dk 高的膠材會增加寄生電容,Df 高則增加高頻介電損耗與發熱。以公開數據為例,矽氧烷類膠材(Dk ≈ 2.7、Df ≈ 0.0005 @1MHz)在高頻電性上明顯優於一般環氧類(Dk ≈ 3.2–3.5、Df ≈ 0.017–0.04 @1MHz)。

BLT 控制最常見的做法,是在膠材中加入 Spacer(間隔物),常見使用玻璃微珠(Glass Microsphere),粒徑範圍約 25–178 μm,精確鎖定膠層厚度。


EMI 遮蔽蓋件與電感基座黏合剖面:結構膠提供機構固定,導電膠在微小 Bond Line 下建立接地連續性,確保 EMI 屏蔽效能長期穩定
Spacer 間隔物(玻璃微珠)精確鎖定 Bond Line Thickness,在電感中等同氣隙控制,直接影響感值精度


對電感而言,BLT 本質上就是磁路中的氣隙。氣隙厚度的微小變化,會對感值產生顯著影響。這也是為什麼高精度電感的最終感值校正,建議在膠合組裝後至少等待 24 小時再進行——因為膠材固化過程中的體積收縮與磁性穩定化(Disaccommodation)需要時間。


結語:為什麼標準品不夠用?


被動元件膠材的真正難題,不在任何單一性能指標,而在於多項矛盾需求的同步平衡:

  • 要高粉體含量,又要可加工

  • 要耐 260°C,又要低模量釋放應力

  • 要薄 BLT 確保電性,又不能太薄影響良率

  • 要導電接地,又要長期接觸電阻穩定

  • 要環保合規,又不能犧牲配方性能

這就是為什麼市面上的標準品,通常只能在其中幾項做取捨。真正需要的,是根據具體製程條件與元件設計,進行配方級的客製優化。
